导致80%打印问题的四项设置
3D打印中最大的误区之一，是认为想要获得更好的打印效果，就必须使用复杂的设置。
打开任意切片软件，你会看到加速度、加加速度、空驶挤出、压力提前、接缝绘制、毛绒表皮、自适应层等数百个选项。
很容易让人不知所措。
事实是，大多数常见打印缺陷都可以追溯到四项设置：
- 温度
- 冷却
- 回抽
- 层高
在调整高级功能之前，先掌握这些基础设置，就能解决大多数打印问题。
场景 #1：为什么我的打印件到处拉丝？
打印完成后，你发现模型不同部位之间拉着细细的塑料丝。
看起来就像有一只蜘蛛住进了打印机。
这就是拉丝。
许多初学者会立刻责怪耗材。
实际上，通常是两项设置导致了这个问题：
回抽
回抽会在空驶移动前将耗材向后拉回。
回抽过少：
- 到处拉丝
- 表面毛糙
- 塑料堆积过多
回抽过多：
- 挤出不足
- 空驶移动后缺料
温度
更高的喷嘴温度会让耗材更容易流动。
这有助于层间结合。
但如果温度过高，耗材会在空驶移动期间持续渗出。
常见起始范围：
| 材料 | 典型范围 |
|---|---|
| PLA | 190–220°C |
| PETG | 230–250°C |
| ABS | 230–260°C |
调整回抽前，先确认温度设置。

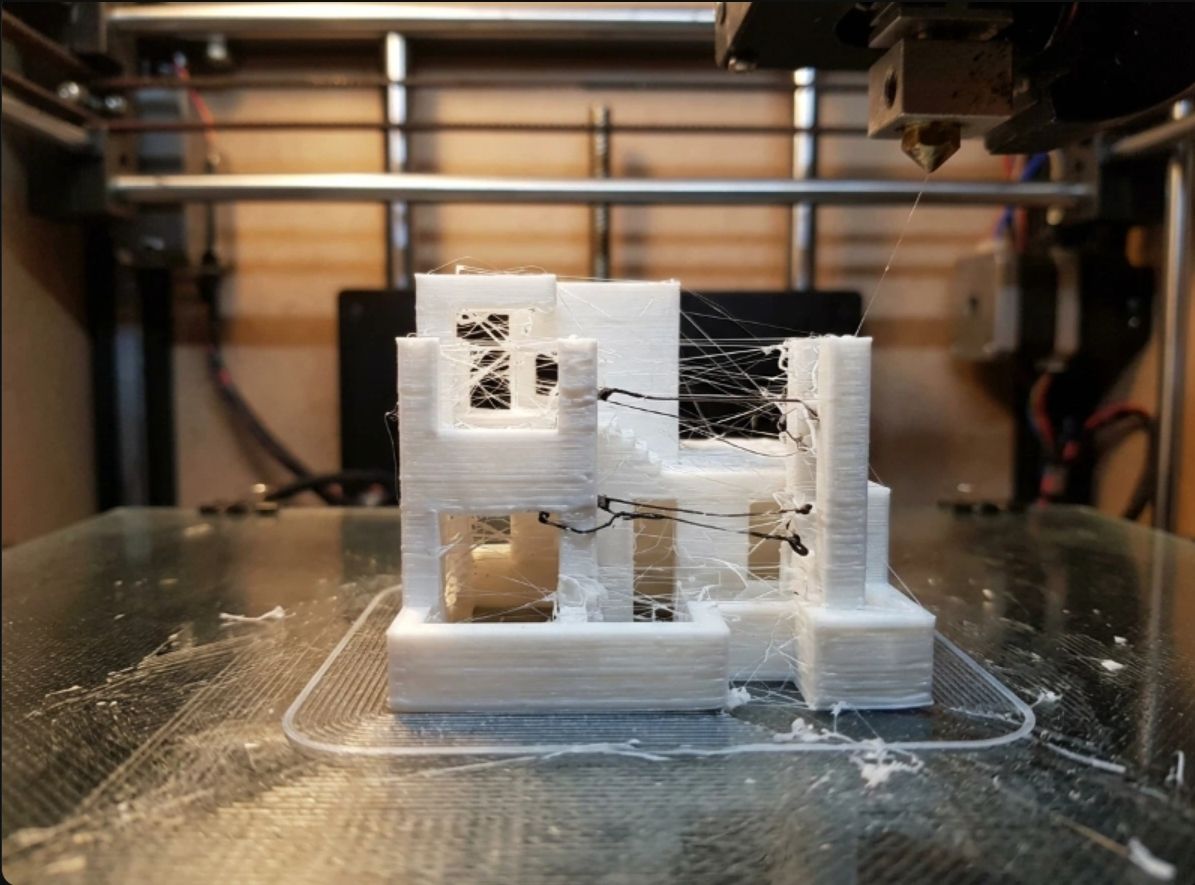

![3D打印拉丝缺陷：两个打印塔之间出现细小塑料丝，原因是回抽不足或喷嘴温度过高]
场景 ##2：为什么我的打印件边角翘起？
最初几层看起来很完美。
三个小时后，其中一个角开始翘起。
很快，整个打印件都会从热床上脱落。
这就是翘曲。
最常见的原因包括：
- 冷却过强
- 热床温度不正确
- 气流和室内空气流动
冷却并非越强越好
许多创客认为，冷却越强，质量就越好。
对PLA来说确实如此。
但对ABS来说往往并非如此。
对于工程材料：
- 冷却过强会增加内部应力
- 零件会不均匀收缩
- 边角会从打印平台上翘起
对PLA效果完美的设置，可能会毁掉ABS打印件。

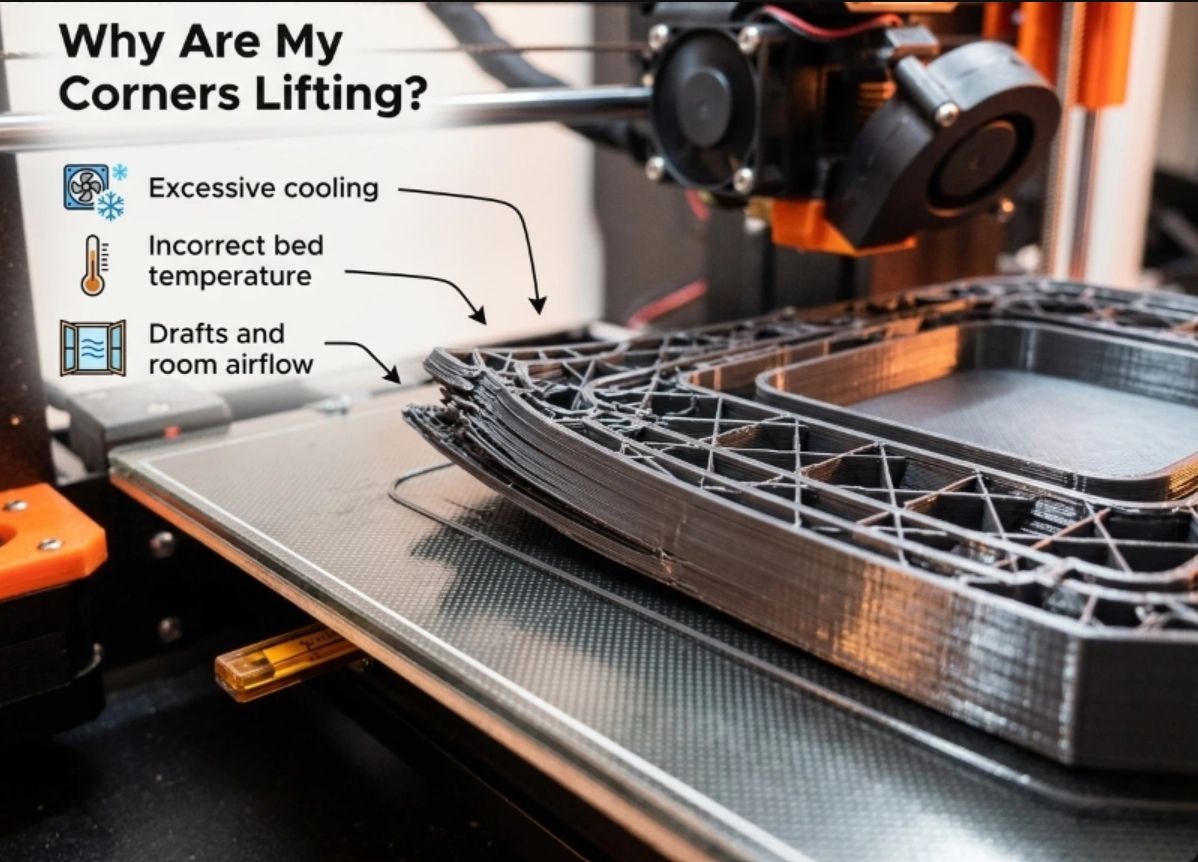

![3D打印翘曲：打印数层后边角从打印平台翘起，原因是冷却过强或热床温度不正确]
场景 ##3：为什么我的打印层会分离？
拿起完成的打印件时，你发现了令人担忧的情况。
打印层可以用手剥开。
这是典型的层间结合问题。
最常见的原因包括：
喷嘴温度过低
耗材必须达到足够高的温度，才能与前一层结合。
如果温度过低：
- 各层无法充分融合
- 零件会变得脆弱
- 强度会大幅下降
冷却过强
冷却会让塑料快速固化。
但冷却过于激进，可能会妨碍层间充分结合。
目标不是最大化冷却。
目标是实现平衡的冷却。
场景 ##4：为什么我的打印件表面粗糙？
许多用户认为自己的打印机无法打印出平滑表面。
但真正的问题往往是层高。
![3D打印零件出现层间分离，可用手剥开，显示喷嘴温度过低或冷却过强导致层间结合不良]

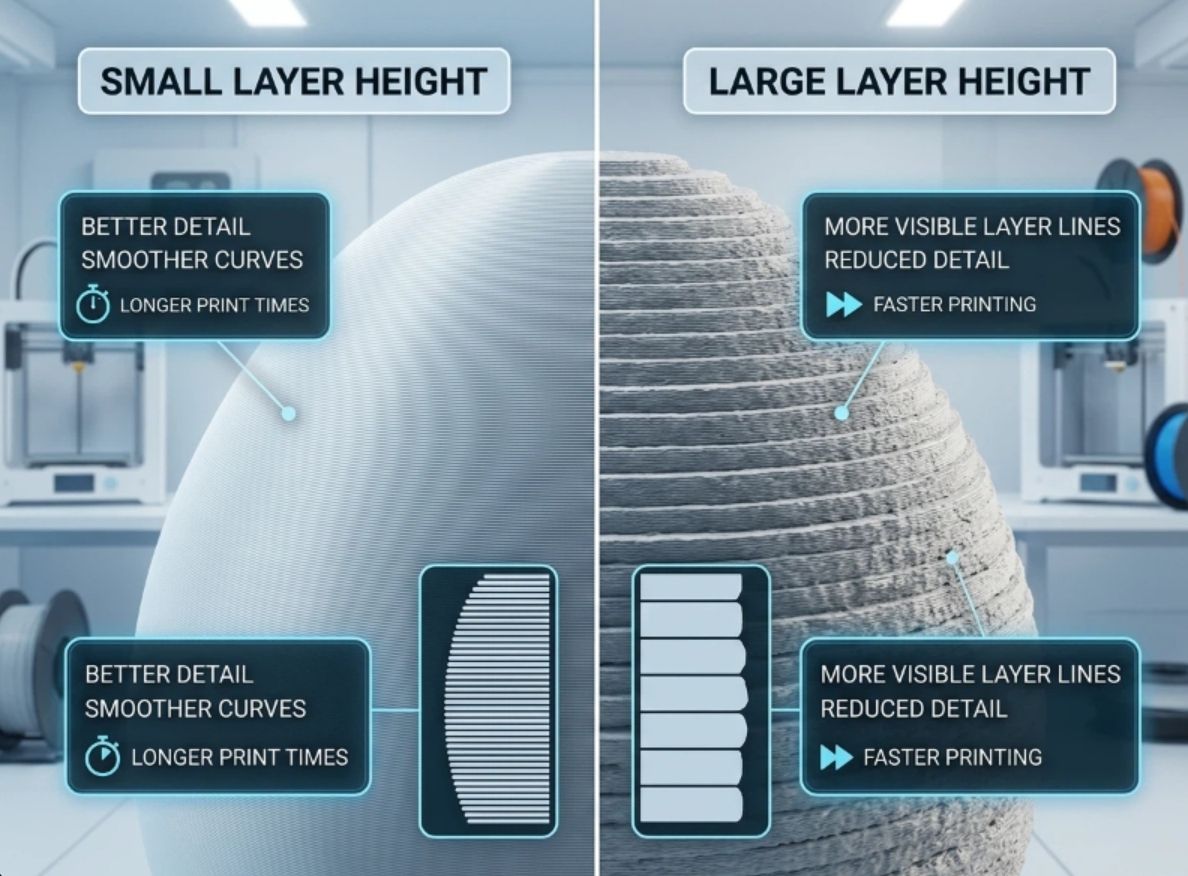

了解层高
可以把层高理解为分辨率。
较小的层高：
- 细节更好
- 曲线更平滑
- 打印时间更长
较大的层高： - 打印速度更快
- 层纹更明显
- 细节减少
设置与问题速查表
排查问题最快的方法之一，就是从缺陷反向查找原因。
| 问题 | 优先检查 |
|---|---|
| 拉丝 | 回抽、温度 |
| 翘曲 | 冷却、热床温度 |
| 层间分离 | 喷嘴温度 |
| 表面粗糙 | 层高 |
| 鼓包与小凸点 | 温度 |
| 零件强度不足 | 温度、冷却 |
不要一次修改十项设置，而应先识别缺陷，再专注于最可能的原因。
创客最容易犯的错误
许多初学者会同时调整五六项设置。
结果呢？
没人知道究竟是什么解决了问题。
专业用户很少这样操作。
他们会一次只改变：
- 一个参数
- 一次测试打印
- 一次对比
这种方法能让排查更快速，也更加可靠。
